流媒体DASH协议详解

DASH（MPEG-DASH）是 Dynamic Adaptive Streaming over HTTP的缩写，是国际标准组 MPEG 2014年推出的技术标准, 主要目标是形成IP网络承载单一格式的流媒体并提供高效与高质量服务的统一方案, 解决多制式传输方案(HTTP Live Streaming, Microsoft Smooth Streaming, HTTP Dynamic Streaming)并存格局下的存储与服务能力浪费、运营高成本与复杂度、系统间互操作弱等问题.

DASH是基于HTTP的动态自适应的比特率流技术，使用的传输协议是TCP(有些老的客户端直播会采用UDP协议直播, 例如YY, 齐齐视频等). 和HLS, HDS技术类似， 都是把视频分割成一小段一小段， 通过HTTP协议进行传输，客户端得到之后进行播放；不同的是MPEG-DASH支持MPEG-2 TS、MP4等多种格式, 可以将视频按照多种编码切割, 下载下来的媒体格式既可以是ts文件也可以是mp4文件, 所以当客户端加载视频时, 按照当前的网速和支持的编码加载相应的视频片段进行播放.

DASH的整个流程

1. 主播直播流上传

2. 服务器的编解码封装

3. 流媒体分发器

   1. mpd文件

   2. 切割后的媒体文件

4. 客户端

   1. 客户端加载mpd文件

   2. 解析MPD文件, 组成文件下载链接

   3. 当前的网速和支持的编码加载相应的视频片段进行播放

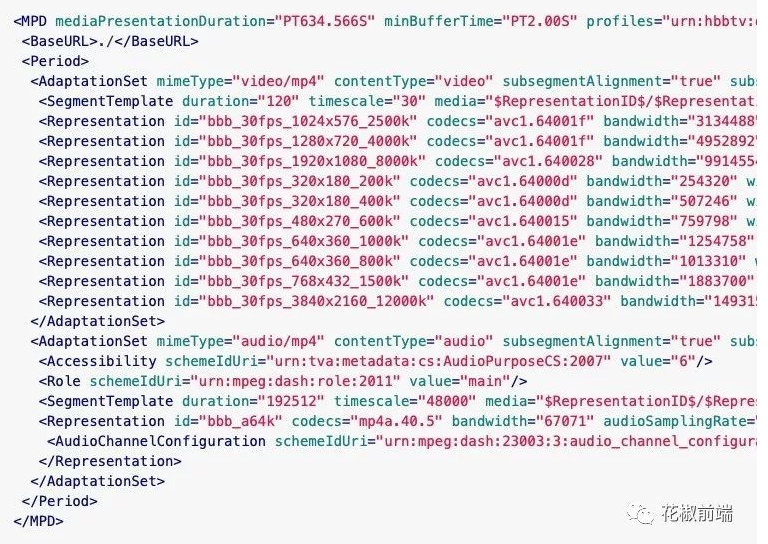

MPD文件内容

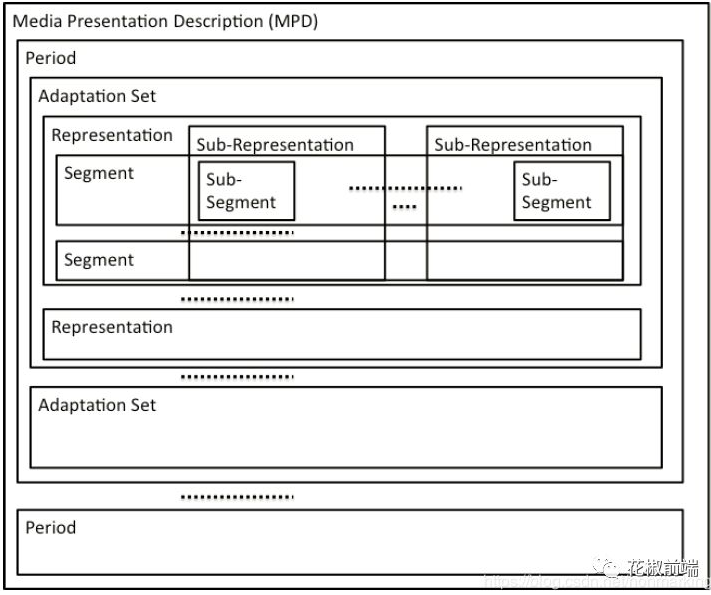

MPD文件构成

1. MPD 标签
   属性:
   profiles: 不同的profile对应不同的MPD要求和Segment格式要求mediaPresentationDuration:整个节目的时长
   minBufferTime: 至少需要缓冲的时间
   type:点播对应static，直播对应dynamic
   availabilityStartTime=2019-05-22T22:16:57Z:如果是直播流的话,则必须提供,代表MPD中所有Seg从该时间开始可以request了
   minimumUpdatePeriod=PT10H:至少每隔这么长时间,MPD就有可能更新一次,只用于直播流

2. BaseURL 根目录

该元素可以在MPD\\Period\\AdaptationSet\\Representation同时出现,若同时出现,则层层嵌套;在每一层也可以出现多次,默认使用第一个BaseURL;

  3. Period 区段

一条完整的mpeg dash码流可能由一个或多个Period构成，每个Period代表某一个时间段。比如某条码流有60秒时间，Period1从0-15秒，Period2从16秒到40秒，Period3从41秒到60秒。同一个Period内，意味着可用的媒体内容及其各个可用码率（Representation）不会发生变更。直播情况下，“可能”需要周期地去服务器更新MPD文件，服务器可能会移除旧的已经过时的Period,或是添加新的Period。新的Period中可能会添加新的可用码率或去掉上一个Period中存在的某些码率, 即上面的 Representation 字段

属性:

duration:Period的时长;
start:Period的开始时间

    4. AdaptationSet 自适应子集

一个Period由一个或者多个Adaptationset组成。Adaptationset由一组可供切换的不同码率的码流（Representation)组成，这些码流中可能包含一个（ISO profile)或者多个(TS profile)media content components，因为ISO profile的mp4或者fmp4 segment中通常只含有一个视频或者音频内容，而TS profile中的TS segment同时含有视频和音频内容. 当同时含有多个media component content时，每个被复用的media content component将被单独描述。

属性:

segmentAlignment: 如果为true,则代表该AS中的segment互不重叠
startWithSAP: 每个Segment的第一帧都是关键帧
mimeType AdaptationSet 的媒体类型
minWidth 最小宽度
par 宽高比
contentType: 内容类型

    5. media content component 媒体内容

一个media content component表示表示一个不同的音视频内容，比如不同语言的音轨属于不同的media content component,而同一音轨的不同码率（mpeg dash中叫做Representation)属于相同的media content component。如果是TS profile，同一个码率可能包括多个media content components。

    6. SegmentTemplate 片段模板

组成下载 Representation 的URL 模板

属性:

media:　指定用来生成Segment列表的模板,可以包含的通配符有$RepresentaonID$，$Bandwidth$，$Number$, $Time$

    7. Representation 媒体文件描述

每个Adaptationset包含了一个或者多个Representations,一个Representation包含一个或者多个media streams，每个media stream对应一个media content component。为了适应不同的网络带宽，dash客户端可能会从一个Representation切换到另外一个Representation

属性:

codecs=avc1.640028 解码器标准
bandwidth=3200000 需要带宽 3.2Mbps

    8. segment 切片

每个Representation由一个或者多个segment组成，每个segment由一个对应的URL指定，也可能由相同的URL+不同的byte range指定。dash 客户端可以通过HTTP协议来获取URL（+byte range）对应的分片数据。MPD中描述segment URL的形式有多种，如Segment list，Segment template，Single segment。

单独介绍一个特殊的segment : Initialization Segment(初始化片段),

Representation的Segments一般都采用1个Init Segment+多个普通Segment的方式，还有一种形式就是Self Initialize Segment，这种形式没有单独的Init Segment，初始化信息包括在了各个Segment中。Init Segment中包含了解封装需要的全部信息，比如Representation中有哪些音视频流，各自的编码格式及参数。对于 ISO profile来说(容器为MP4)，包含了moov box,H264的sps/pps数据等关键信息存放于此（avCc box）。

切片内容

fMP4（fragmented MP4），可以简单理解为分片化的MP4，是DASH采用的媒体文件格式，文件扩展名通常为（.m4s或直接用.mp4）, 或者分别切分成mpa(音频), m4v(视频);

fMP4 由分片组成，可以按整个文件存储，也可以按分片存储：

如果按照单个文件存储，每个输出是一个m4s文件。

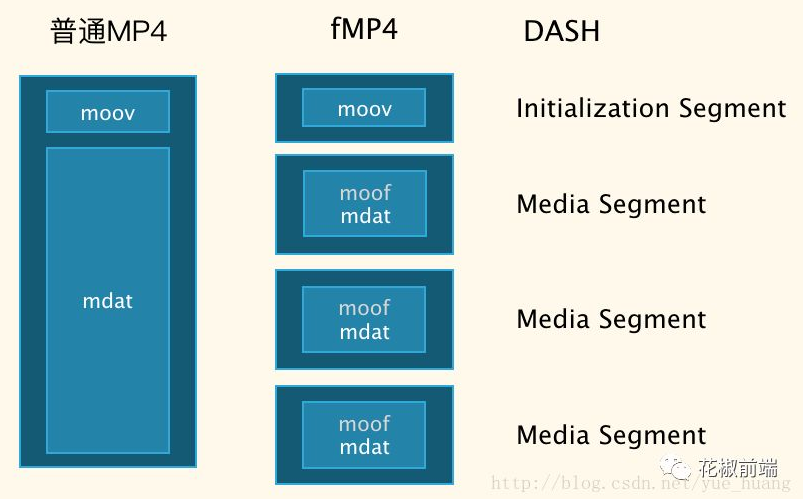

完整的fMP4视频可以描述为如下形式：

1. moov + (moof + mdat) * N

2. 如果按照分片存储，每个分片是一个m4s文件，输出对应了多个m4s。

   fMP4中的第一个分片，对应了DASH协议中Initialization Segment；其后的分片，则对应Media Segment。

注:

1. moov: Movie Box，它是一种container box，子box里包含了媒 体的metadata信息;

2. moof: moofbox，这个box是视频分片的描写叙述信息, 即分片（fragment）的标识

3. mdat: mdatbox 实际媒体数据。我们终于解码播放的数据都在这里面

前端工作

1. 加载视频说明mpd文件

2. 识别mpd内容

3. 判断网速加载第一个适合该网速的视频片段, 解析视频数据

4. 视频数据通过 MSE(Media Source Extensions) API 把视频数据传输给Video播放

5. 不断通过加载视频片段大小/下载时间得出网速, 下载相应码率的视频

自己动手做DEMO

1. 下载MP4Box(切片工具)

https://gpac.wp.imt.fr/downloads/gpac-nightly-builds/

注:  安装后 application 中的 GPAC是个播放器, 我们需要的是它文件里的下面的MP4Box工具

1. 执行命令

sudo /Applications/GPAC.app/Contents/MacOS/MP4Box -dash-strict 5000 -profile dashavc264:live -rap /Users/lijiancheng/Documents/mse/assert/foo.mp4#video /Users/lijiancheng/Documents/mse/assert/foo.mp4#audio -out index.mpd

1. 引入Dash.js(开源库)
   html
   <script src="https://cdn.dashjs.org/latest/dash.all.min.js"></script>

2. video src标明地址
   html
   <video data-dashjs-player autoplay src="./assert/index.mpd" controls></video>

别人的DASH DEMO

http://reference.dashif.org/dash.js/nightly/samples/dash-if-reference-player/index.html

http://demo.theoplayer.com/test-your-stream-with-statistics

https://bitmovin.com/demos/stream-test

DASH 切片工具

1. FFmpeg

2. MP4Box

Dash开源库

1. Dash.js 前端播放
